49.6935.70 Cronotermostato "Touch Screen" Programmabile da incasso "503"

49.6935.70 CRONOTERMOSTATO "TOUCH SCREEN" PROGRAMMABILE DA INCASSO "503"

Termostato "TOUCH SCREEN" per scatola incasso "503" che può sostituire la maggior parte dei termostati di uso domestico. Design accattivante. Da utilizzarsi per impianti di riscaldamento e condizionamento. Visualizzazione orologio e della temperatura ambiente. 7 giorni programmabili. Ogni programma giornaliero è suddiviso in 24 ore. Programmazione modalità "vacanza". Display retroilluminato.


- 7 giorni programmabili
- Ogni programma giornaliero è suddiviso in 24 ore.
- Visualizzazione orologio
- Visualizzazione della temperatura ambiente
- Carico resistivo 8A a 250Vca
- Range di temperatura selezionabile: 5 - 30°C
- Alimentazione 2 batterie AAA
- Grande display TOUCH SCREEN retroilluminato

- Dimensioni (LxAxP): 117 x 71 x 35 mm.

- Peso: 140 gr.

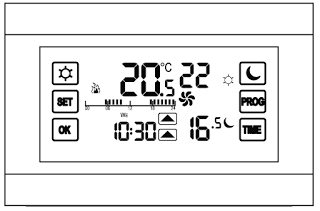

Frontale e Display





1.   Ora

2.   Giorno della settimana

3.   Programmazione 24h giornaliera

4.   Temperatura del locale

5.   Configurazione temperatura economy

6.   Configurazione temperatura comfort

7.   Regolazione della configurazione comfort

8.   Regolazione della configurazione economy

9.   Configurazione del giorno della settimana

10.  Regolazione orario

11.  Stato del sistema (riscaldamento/condiz./off)

12.  Indicatore di sistema in funzione

13.  Indicatore della batteria scarica

14.  Settaggio dell'orologio in corso

15.  Programmazione attiva

16.  Configurazione attiva

17.  Funzionamento in manuale

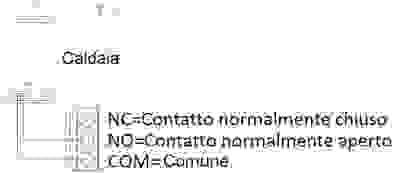

Collegamenti
I 3 morsetti di collegamento sono situati nella parte posteriore della base. Si tratta di un relè passo passo con un comune (COM), un contatto normalmente aperto NO e uno normalmente chiuso NC. Normalmente il contatto richiesto dalla maggior parte dei dispositivi di riscaldamento o raffreddamento è il normalmente aperto (NO). Collegare quindi all'ingresso del termostato della caldaia i morsetti COM e NO.

Avvertenza: Si consiglia di effettuare la programmazione inserendo il pannello frontale del Crono sulla parte che di solito si fissa a parete. In caso contrario, al termine della programmazione, il display potrebbe visualizzare il messaggio "Err".
Quando si programma il Crono, tenendo il pannello frontale tra le mani, lasciando l'altra metà del dispositivo fissata a parete, se la temperatura ambiente rilevata dal termostato fosse inferiore a quella impostata per quell'ora, al termine della programmazione, il Crono cercherebbe di attivare il relè passo-passo per avviare la caldaia.
Non trovandolo, il Crono visualizzerebbe il messaggio "Err" a display.
Inserire la parte frontale del termostato nella base fissata a parete. Premere il tasto OK/Manual per cancellare l'errore.

Programmazione
Impostazione Data e Ora: inserire le 2 pile mini stilo rispettando le polarità, e procedere come segue.

figura 1

figura 1

1 - Premere il tasto TIME sul display
2 - Attraverso le frecce su/giù impostare l'ora corrente
3 - Attraverso le frecce su/giù impostare il giorno della settimana
4 - Premere il tasto OK per confermare.



Creazione del programma Automatico

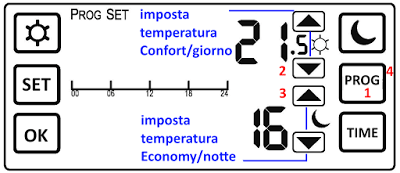

Figura 2
1 - Premere il tasto PROG sul display
2-3 Regolare tramite le frecce su/giù la temperatura desiderata per lo stato COMFORT/giorno eECONOMY/notte
4 - Premere il tasto PROG sul display per confermare.

figura 2

Figura 3
5 - Selezionare tramite le frecce su/giù il giorno della settimana che si desidera programmare. Il giorno selezionato lampeggia.
6 - Selezionare il rettangolo Prog Set per confermare il giorno da programmare. Il nome del giorno smette di lampeggiare. Premendo ripetutamente il rettangolo Prog Set, si possono aggiungere altri giorni per i quali impostare la stessa programmazione.
Successivamente sarà possibile modificare i singoli giorni che differiscono dalla programmazione generale.
7 - Confermare con PROG per accedere all'impostazione del giorno selezionato.

figura 3

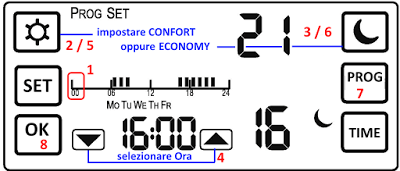

Figura 4
1 - Il cursore sulle ore 0:00 lampeggia;
2 - impostare la temperatura desiderata premendo il tasto
COMFORT/giorno (inserisce un trattino sulla scala 24 ore)
3 - oppure ECONOMY/notte (disinserisce un trattino sulla scala 24 ore).
4 - Spostare il cursore all'ora successiva con i tasti su/giù e
5 - Ripetere l'impostazione della temperatura con i tasti COMFORT
6 - oppure ECONOMY.

figura 4

7 - Premere il tasto PROG per confermare la programmazione del giorno e tornare alla selezione degli altri giorni da programmare.
8 - Terminata la programmazione di tutti i giorni, premere OK per confermare ed uscire.

DEFINIZIONE DEL MODO DI FUNZIONAMENTO (riscaldamento / off / condizionamento)
Premere il tasto SET sul display.
Premendo ripetutamente il riquadro sulla scala 24 ore, impostare il modo desiderato tra RISCALDAMENTO (fiammella), SPENTO (off) o CONDIZIONAMENTO (fiocco di neve).
Premere il tasto SET per salvare e passare all'impostazione successiva.


IMPOSTAZIONE MODO VACANZA
La modalità Vacanza consente di gestire un determinato valore di temperatura ambiente, per un periodo programmabile compreso tra da 0 a 99 giorni.
1 - Con i tasti su/giù, impostare il numero di giorni per la modalità vacanza,
2 - Selezionare il tipo di temperatura: CONFORT o ECONOMY
3 - Impostare la temperatura desiderata da mantenere nella modalità Vacanza.
4 - Premere il tasto SET per salvare e passare all'impostazione successiva.




Per disinserire la modalità Vacanza, al punto 1, impostare “00”.

IMPOSTAZIONE SCARTO DI TEMPERATURA
Lo scarto di temperatura è la variazione di temperatura minima necessaria per provocare l'intervento del termostato ambiente. Impostare un valore alto, significa avere minore sensibilità a variazioni di temperatura repentine.
1 - Toccare il rettangolo sopra la scala 24 ore per impostare lo scarto di temperatura desiderato (0,5° / 1° / 1,5° / 2°).
2 - Premere il tasto SET per salvare e passare all'impostazione successiva.


IMPOSTAZIONE RETROILLUMINAZIONE DISPLAY
1 - Toccare il rettangolo sopra la scala 24 ore per attivare o disattivare la retroilluminazione; sul display appare la scritta bL (back Light).
Quando la retroilluminazione è attiva, questa rimane accesa per 5 secondi.
2 - Premere il tasto SET per salvare e passare all'impostazione successiva.


IMPOSTAZIONE MODO RITARDO DI ATTIVAZIONE (DELAY)
Il Delay è il ritardo che il termostato applica prima di attivare il relè d'uscita.
In altre parole è il ritardo dopo il quale intervenire. Di fabbrica, il ritardo è disattivato (Off). Se si desidera attivare il ritardo d'attivazione,
1 - toccare il rettangolo sopra la scala 24 ore e modificare in ON (attende 5 minuti prima di attivare il sistema). Sul display appare la scritta dLy (Delay)
2 - Premere il tasto SET per salvare e passare all'impostazione successiva.

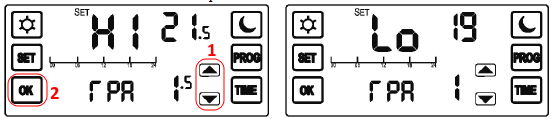

IMPOSTAZIONE TEMPERATURA AMBIENTE
Il cronotermostato è calibrato in fabbrica, tuttavia è possibile correggere la temperatura letta, qualora si riscontrasse una lettura errata della temperatura.

1 - Premere i tasti di regolazione su/giù per impostare la corretta temperatura.
2 - Premere il tasto OK per salvare e tornare alla schermata principale.

UTILIZZO DEL CRONO in MANUALE



Il termostato può essere attivato manualmente, bypassando la programmazione automatica. Esistono due modi di utilizzo manuale:

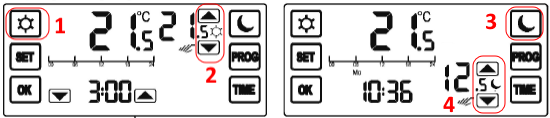

Cambio di stato manuale veloce a tempo indeterminato

1 - Se il termostato sta lavorando con temperatura ECONOMY/notte (caldaia spenta), per accendere manualmente la caldaia, toccare l'icona CONFORT/giorno. La commutazione sarà immediata: la caldaia si accenderà. Apparirà il simbolo di una mano ad indicare che si è in modalità manuale.
2 - Con i tasti su/giù è possibile modificare/impostare la temperatura ambiente da mantenere.
oppure,

3 - Se il termostato sta lavorando con temperatura CONFORT/giorno (caldaia accesa), per spegnere manualmente la caldaia, toccare l'icona ECONOMY/notte. La commutazione sarà immediata: la caldaia si spegnerà. Apparirà il simbolo di una mano ad indicare che si è in modalità manuale.

4 - Con i tasti su/giù è possibile modificare/impostare la temperatura ambiente da mantenere.

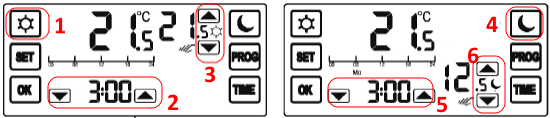

Cambio di stato manuale veloce a tempo determinato
Cambio di stato manuale per un tempo determinato, massimo di 24 ore

1 -  Toccare e tenere premuto il tasto COMFORT

2 -  Impostare il numero di ore per il quale mantenere accesa la caldaia. Al
      termine, la caldaia verrà spenta.
3 - Impostare la temperatura ambiente da mantenere.
oppure,

1 -  Toccare e tenere premuto il tasto Economy

2 -  Impostare il numero di ore per il quale mantenere spenta la caldaia. Al
      termine, la caldaia verrà accesa.
3 - Impostare la temperatura ambiente da mantenere.

Per eliminare la modalità manuale inserita, premete il tasto relativo alla modalità opposta a quella in esecuzione.


ATTENZIONE!

Quando sullo schermo appare il simbolo rappresentato sopra, sostituire le batterie.

Con le batterie scariche, l'apparecchio non è in grado di comandare il bruciatore o la pompa di circolazione o il circuito di comando del condizionatore.

** La presenza di batterie scariche nell'apparecchio o la sostituzione delle stesse non cancellano le impostazioni del crono termostato. Sarà necessario reimpostare solo la data e l'ora.

FAQ

D: Ho programmato il termostato, ma al termine dell'operazione il display ha visualizzato il messaggio "Err". Perché?
R: Questo avviene quando si programma il Crono, tenendo il pannello frontale tra le mani, lasciando l'altra metà del dispositivo fissata a parete. Al termine della programmazione, se la temperatura ambiente rilevata dal termostato è inferiore a quella impostata per quell'ora, il Crono cerca di attivare il relè passo-passo che è nella parte fissata a parete, per avviare la caldaia.
Non trovando il relè, il Crono genera un errore, visualizzando a display il messaggio "Err".
Inserire la parte frontale del termostato nella base fissata a parete. Premere il tasto OK/Manual per cancellare l'errore.
